從普通消費品到耐用消費品，塑料在日常生活中無處不在。為了提高塑料的強度，熱塑性材料通常通過 玻纖或者 碳纖維增強。面對高載荷下以及高溫低溫工況下的沖擊應力，普通短玻纖材料往往無法匹配，在這種情況下，聚合物開始軟化或變脆，長玻纖增強聚合物應運而生。
長玻纖改性PP材料的生產工藝并不復雜，市面上也有很多的材料廠商有能力實現。

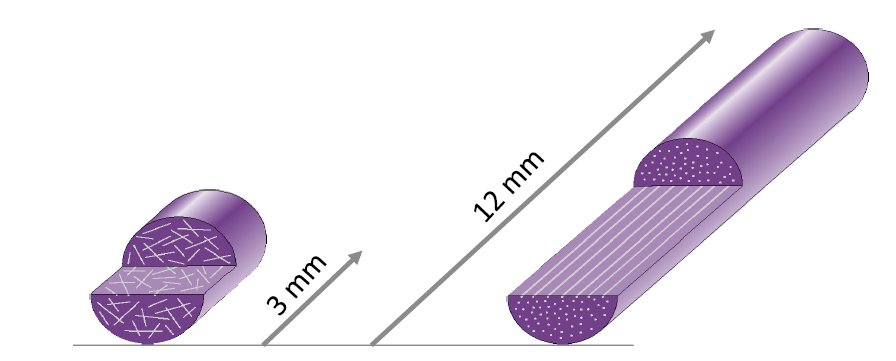

普通玻纖的尼龍粒子：
大小尺寸約為3-4mm，長寬比50-250
長玻纖的尼龍粒子：
大小尺寸約為10-12mm，長寬比＞400
另外，兩種粒子中玻纖的分布也不同。
基礎剛性更優
如上圖，PA GF 50 natural (2916)是一款基于PA66合金的50%短玻纖材料， PA LGF 50 natural (5504)是對應的 50%長玻纖材料，從物性的對比上可以看到 剛性，強度，模量都有了一定的提升，尤其是缺口沖擊性能得到了質的飛躍。
力學性能更好
如上圖，在高溫150℃，5000個小時的熱老化后，長玻纖材料的拉伸強度從290Mpa下降到了 210Mpa，而短玻纖的拉伸強度從260Mpa下降到 了125Mpa，長玻纖的剛性保持率要優于短玻纖，長玻纖抵抗熱老化的能力更強。
影響蠕變性能的因素有時間，溫度和載荷，在 120℃，40Mpa載荷下，長玻纖的蠕變明顯優于短玻纖。這對于有長期靜態承壓的零件來說，至關重要，當短玻纖無法滿足要求的時候，可以嘗試長玻纖。
抗沖擊
如上圖，在高溫150℃，5000個小時的熱老化后，長玻纖材料的拉伸強度從290Mpa下降到了 210Mpa，而短玻纖的拉伸強度從260Mpa下降到 了125Mpa，長玻纖的剛性保持率要優于短玻纖，長玻纖抵抗熱老化的能力更強。
各向異性收縮少
收縮率對零件的尺寸至關重要，短玻纖材料的橫向收縮率要遠高于縱向收縮率，各向異性比較嚴重，導致零件的尺寸難以控制，收縮明顯。而長玻纖材料的橫向和縱向收縮率非常接近，顯示出各向同性，改善了零件翹曲的風險，尺寸更易控制。
