尼龍PA6究竟屬于一種什么原料？PA這兩個字母實際上是Polyamide的縮寫，這個單詞翻譯成中文叫聚酰胺，俗稱尼龍。

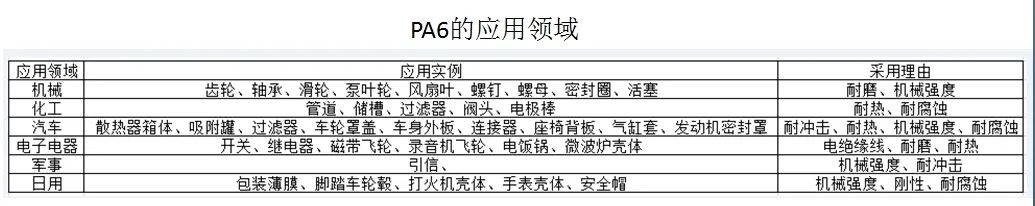

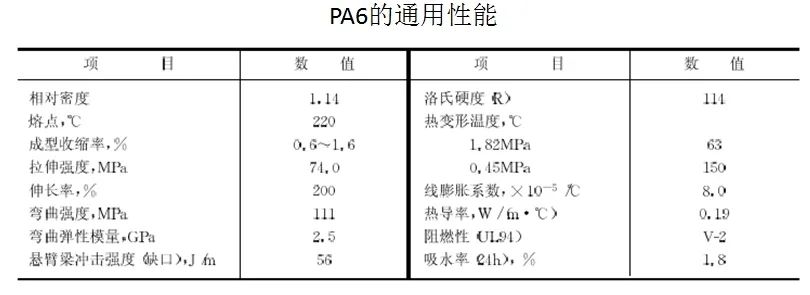

     尼龍品種多，分為PA6、PA66、PA11、PA12、PA610、PA612、PA1010、PA46等型號，但主要產量集中在PA6、PA66這兩種型號上，占了尼龍總產量的90%。     在國際上，尼龍的使用量位居五大工程塑料之首（PA,PC,POM,PPO、PET）。目前尼龍料已經廣泛應用于汽車、機械、電子電器、通訊設備、儀器儀表、建筑領域的結構材料。     PA6的主要特點是機械性能優良，強度高，剛性好，耐磨性好，自潤滑性強，尼龍的使用溫度范圍寬廣，可以在-40℃~100℃的環境內自由使用，耐油性好，化學穩定性好，阻燃性好，易于加工。不足之處是尺寸穩定性差，吸水率高。     經過化學實驗研究證明，PA6的酰胺基團濃度較高，因為他的機械強度高，它與鑄鐵、銅、鋁、等金屬材料相比，比剛性遜于金屬，但比強度高于金屬。并且能通過數據證明，PA6隨著溫度和吸水率的增加，沖擊強度會逐漸升高。
     但與金屬不同的是拉伸強度、彎曲強度、拉伸彎曲模量會隨著溫度和吸水率的升高而降低。熱變形溫度隨著載荷的升高和吸水率的增加，也會出現下降。

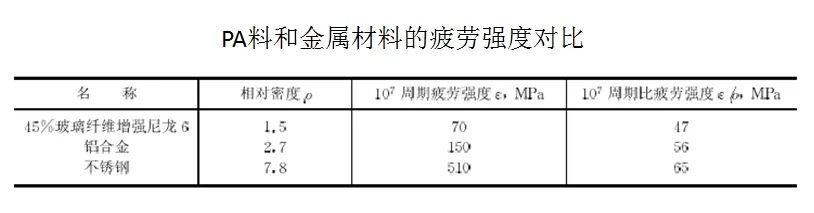

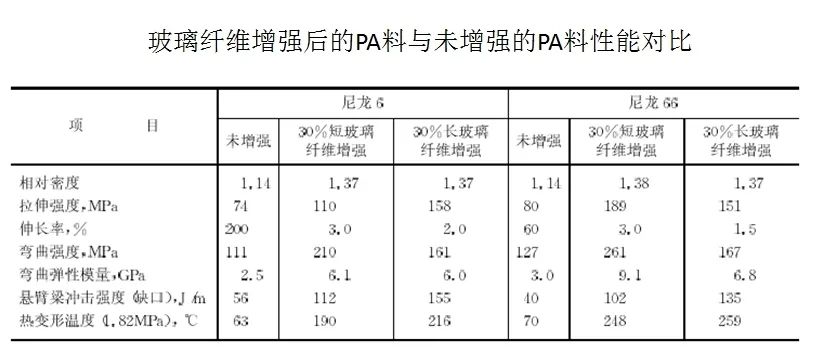

     PA6隨著在大氣中暴露的時間增加，機械性能也會逐漸下降，但下降到一定程度后會緩和。     由以上性能試驗可以看出，PA6還并不是完美到無懈可擊，也有很多缺點，在這些缺點面前，我們是不是就望而生畏，摒棄其使用呢？別慌，材料學科的科學家們通過一種方法來可以降低它的弱點，放大它的強點，加以利用，那就是通過增加玻纖成分來提高PA6的性能。PA6玻璃纖維的用量可以在50%的范圍以內進行添加，如果比例再高，加工時的流動性能就不太好，機械性能就會出現脆斷，如果玻纖加得太少（低于10%），又起不到顯著的加強作用，通過官博證實，此零部件的玻纖用量剛好在50%。     有數據證明，通過玻纖加強以后，PA6的機械性能、剛性、尺寸穩定性、耐熱性就明顯提高。     玻纖加強過的PA6作為代替金屬材料的結構零部件使用時，其疲勞強度約為未增強的PA6的2.5倍。     通過玻纖增強的PA6除了與未增強的PA6的用途相同外，還可以制作機械強度更高、剛性、韌性、耐熱性和尺寸穩定性方面更高要求的零件。     通過上面的數據對比發現，通過對PA6增加添加劑的方法，是可以揚長避短，來提高性能，替代金屬進行使用，并且我們在PA料的使用領域中，可以看見，大量的PA6和加玻纖的PA6已經應用在軸承、齒輪、螺母等零件上，這些零件在使用過程中需要強大的機械性能、耐磨性和抗沖擊性，并且在載荷壽命上也必須經得起一定的考驗，理論上來說，PA6的增強玻纖材料也可以用于車身底盤上。
